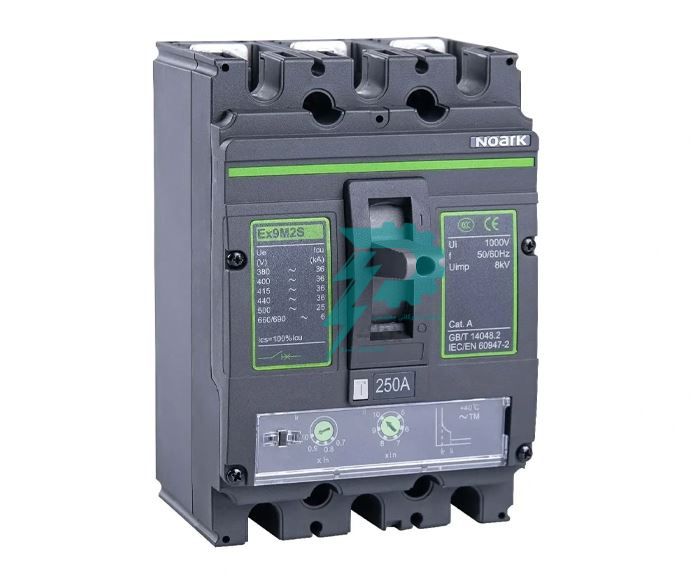

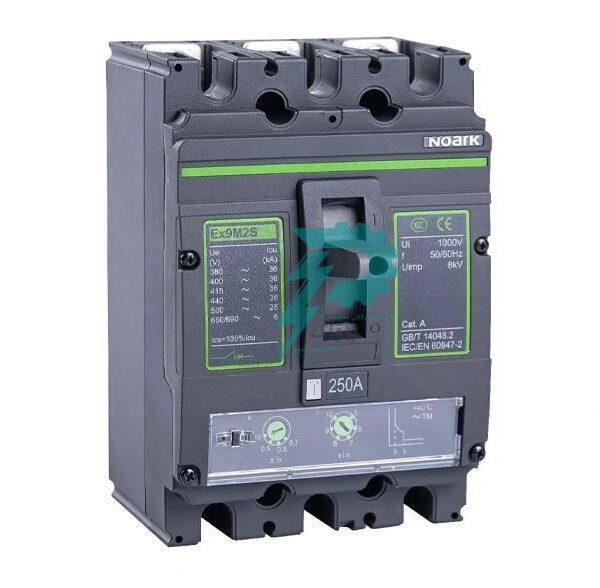

كليد اتوماتيك 250 آمپر 3 پل نوآرک با قدرت قطع 36KA حرارتى – مغناطيسى قابل تنظيم Ex9M2S

توضیحات

معرفى كليد اتوماتيک 250 آمپر نوآرک در فريم سايز M2

از كليد اتوماتيک فيكس 250 آمير و 3 پل نوارک با قدرت قطع 36 كيلو آمپر در انواع تابلو برق سه فاز با سطح ولتاژ فشار ضعيف استفاده مى شود. بريكر كاميكت يا كليد اتوماتيک نقش مهمى در حفاظت الكتريكى دارد.
بريكر كامپكت يا M.C.C.B نوآرک در سيستم هاى 3 و 4 سيمه قابل نصب است.
با توجه جريان و مدل تريپ يونيت، شكل ظاهرى كليد اتوماتيک مى تواند متفاوت باشد.

کاربری

حفاظت از مدارهاى ميانى و نهايى از وظايف اصلى كليد اتوماتيک فيكس 250 آمپر و 3 پل نوآرک با قدرت قطع 36 كيلو آمپر است. تنظيمات حفاظت جريانى كليد اتوماتيک با توجه به مدل تريپ يونيت مى تواند متفاوت باشد. در اين مدل حفاظت جريانى به صورت اضافه بار و اتصال كوتاه يا L1 است. تكنولوژى تريب يوينت در اين بريكر به صورت حرارتى و مغناطيسى مى باشد. بخش حرارتى يا اضافه بار بريكر به صورت قابل تنظيم در بازه 0.7 تا 1 يا 175 آمپر تا 250 آمپر است. عملكرد بخش اتصال كوتاه اين بريكر نيز قابل تنظيم در بازه 5 تا 10 برابر جريان نامى يا 1250 تا 2500 آمپر است.

مشخصات فنى واتصالات

پارامترهاى اصلى

برند: Noark | نوآرک

تيب محصول: Ex9M2S TM

کد محصول: Ex9M2S TM 250 3P

كاربرد: حفاظت شبكه توزيع و قدرت

تعداد پل: 3 پل – بدون نول

موقعيت پل نول: فاقد پل نول

مشخصات تريب يونيت

تريپ يونيت: TM

تكنولوژى تريب يونيت: حرارتى – مغناطيسی

فانكشن هاى حفاظتى تريب يونيت: LI | اضافه بار- اتصال كوتاه

تنظيم تريب يونيت: حرارتى – مغناطيسى قابل تنظيم

حرارتى يا اضافه بار: 175-250 آمپر

عملكرد لحظه اى: 1250-2500 آمپر

قابليت نمايش كميت هاى الكتريكى: ندارد

لوازم جانبى

مكانيزم موتورى شارژ فنر: به صورت جداگانه بايد تهيه شود. | كد موتور مناسب MOD22

رله شنت تريب: به صورت جداگانه بايد تهيه شود. ا كد رله مناسب SHT22

بوبين آندر ولتاژ: به صورت جداگانه بايد تهيه شود. | كد رله مناسب UVT22

كنتاكت كمكى: به صورت جداگانه بايد تهيه شود. | كد كنتاكت مناسب AX21M

كنتاكت خطا: به صورت جداگانه بايد تهيه شود. ا كد كنتاكت مناسب AL21M

پارامترهاى الكتريكى

جريان نامى در 250A :40°C

ولتاژ نامى: 690V AC

A :CAT

حالت نصب: فيكس

[lcu] قدرت قطع اتصال كوتاه نهايى در 36KA : 415V

[lcs] قدرت قطع اتصال كوتاه سرويس در 36KA : 415V

[lcw] تحمل جريان كوتاه در 1 ثانيه در 415V : عملكرد بلافاصله

[Ui] ولتاز عايقى نامى با فركانس شبكه : 1000V

[Uimp] ولتاژ ایمپالس ناشی از صاعقه، خطاهای خارجی و داخلی: 8KV

پارامترهاى بهره بردارى

زمان قطع نهايى تحت اتصال كوتاه: كمتر از 2ms

عمر مكانيكى: 15000 چرخه عملكرد بدون تعمير ونگهدارى

عمر الكتريكى در 415V: چ5000 چرخه قطع و وصل

گروه بندى عايقى براى مدار اصلى: –

گروه بندى عايقى براى مدارهاى ثانويه: –

استانداردها: EC / EN 60947-2| استاندارد بريكرهاى صنعتی

محل نصب: داخل تابلو

موقعيت نصب: عمودى، مى تواند 90 درجه در هر محور بچرخد

سطح مقطع سيم قابل اتصال: 95-4 mm2

گشتاور بستن ترمينال ها: 8Nm

درجه حفاظت در برابر نفوذ اجسام خارجى: ,IP40 IP20 terminal

درجه الودگى محيط نصب تجهيز: 3

دماى محيط كارى: 40- الی 70+ درجه سانتیگراد

دماى انبار دارى همراه تريپ يونيت: –

ارتفاع از سطح دريا بدون كاهش جريان: كمتر از 2000m
