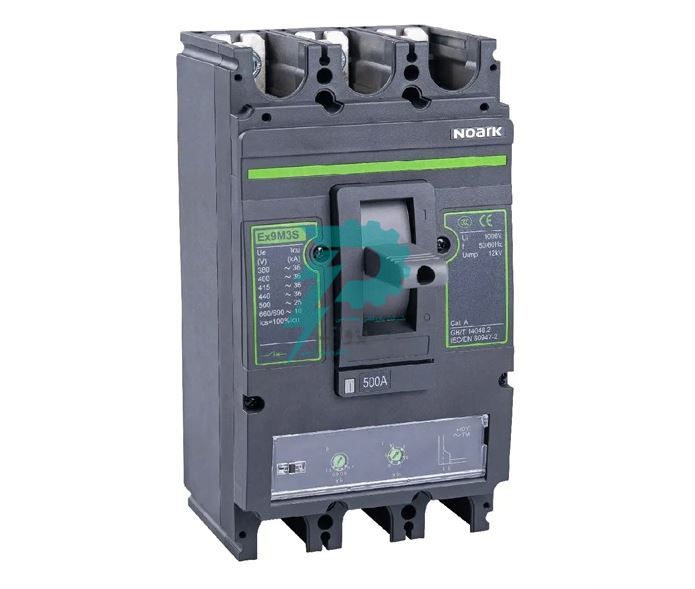

كليد اتوماتيك 400 آمپر 3 پل نوآرک با قدرت قطع 50KA حرارتى – مغناطيسى قابل تنظيم Ex9M3N

توضیحات

معرفى كليد اتوماتيک 400 آمپر نوآرک در فريم سايز M3

از كليد اتوماتيک فيكس 400 آمير و 3 پل نوارک با قدرت قطع 50 كيلو آمپر در انواع تابلو برق سه فاز با سطح ولتاژ فشار ضعيف استفاده مى شود. بريكر كاميكت يا كليد اتوماتيک نقش مهمى در حفاظت الكتريكى دارد.
بريكر كامپكت يا M.C.C.B نوآرک در سيستم هاى 3 و 4 سيمه قابل نصب است.
با توجه جريان و مدل تريپ يونيت، شكل ظاهرى كليد اتوماتيک مى تواند متفاوت باشد.

کاربری

حفاظت از مدارهاى ميانى و نهايى از وظايف اصلى كليد اتوماتيک فيكس 400 آمپر و 3 پل نوآرک با قدرت قطع 50 كيلو آمپر است. تنظيمات حفاظت جريانى كليد اتوماتيک با توجه به مدل تريپ يونيت مى تواند متفاوت باشد. در اين مدل حفاظت جريانى به صورت اضافه بار و اتصال كوتاه يا L1 است. تكنولوژى تريب يوينت در اين بريكر به صورت حرارتى و مغناطيسى مى باشد. بخش حرارتى يا اضافه بار بريكر به صورت قابل تنظيم در بازه 0.7 تا 1 يا 280 آمپر تا 400 آمپر است. عملكرد بخش اتصال كوتاه اين بريكر نيز قابل تنظيم در بازه 5 تا 10 برابر جريان نامى يا 2000 تا 4000 آمپر است.

مشخصات فنى واتصالات

پارامترهاى اصلى

برند: Noark | نوآرک

تيب محصول: Ex9M3N TM

کد محصول: Ex9M3N TM 400 3P

كاربرد: حفاظت شبكه توزيع و قدرت

تعداد پل: 3 پل – بدون نول

موقعيت پل نول: فاقد پل نول

مشخصات تريب يونيت

تريپ يونيت: TM

تكنولوژى تريب يونيت: حرارتى – مغناطيسی

فانكشن هاى حفاظتى تريب يونيت: LI | اضافه بار- اتصال كوتاه

تنظيم تريب يونيت: حرارتى – مغناطيسى قابل تنظيم

حرارتى يا اضافه بار: 400-280 آمپر

عملكرد لحظه اى: 4000-2000 آمپر

قابليت نمايش كميت هاى الكتريكى: ندارد

لوازم جانبى

مكانيزم موتورى شارژ فنر: به صورت جداگانه بايد تهيه شود. | كد موتور مناسب MOD23

رله شنت تريب: به صورت جداگانه بايد تهيه شود. ا كد رله مناسب SHT22

بوبين آندر ولتاژ: به صورت جداگانه بايد تهيه شود. | كد رله مناسب UVT22

كنتاكت كمكى: به صورت جداگانه بايد تهيه شود. | كد كنتاكت مناسب AX21M

كنتاكت خطا: به صورت جداگانه بايد تهيه شود. ا كد كنتاكت مناسب AL21M

پارامترهاى الكتريكى

جريان نامى در 400A :40°C

ولتاژ نامى: 690V AC

A :CAT

حالت نصب: فيكس

[lcu] قدرت قطع اتصال كوتاه نهايى در 50KA : 415V

[lcs] قدرت قطع اتصال كوتاه سرويس در 50KA : 415V

[lcw] تحمل جريان كوتاه در 1 ثانيه در 415V : عملكرد بلافاصله

[Ui] ولتاز عايقى نامى با فركانس شبكه : 1000V

[Uimp] ولتاژ ایمپالس ناشی از صاعقه، خطاهای خارجی و داخلی: 8KV

پارامترهاى بهره بردارى

زمان قطع نهايى تحت اتصال كوتاه: كمتر از 2ms

عمر مكانيكى: 15000 چرخه عملكرد بدون تعمير ونگهدارى

عمر الكتريكى در 415V: چ4000 چرخه قطع و وصل

گروه بندى عايقى براى مدار اصلى: –

گروه بندى عايقى براى مدارهاى ثانويه: –

استانداردها: EC / EN 60947-2 | استاندارد بريكرهاى صنعتی

محل نصب: داخل تابلو

موقعيت نصب: عمودى، مى تواند 90 درجه در هر محور بچرخد

گشتاور بستن ترمينال ها: 25Nm

درجه حفاظت در برابر نفوذ اجسام خارجى: ,IP40 IP20 terminal

درجه الودگى محيط نصب تجهيز: 3

دماى محيط كارى: 40- الی 70+ درجه سانتیگراد

دماى انبار دارى همراه تريپ يونيت: –

ارتفاع از سطح دريا بدون كاهش جريان: كمتر از 2000m
